Cerniera Extra & Super

Questi prodotti sono utilizzabili per BRACCIOLI, POGGIATESTA e SCHIENALI

Scarica il PDF dal catalogo



Categoria:

Descrizione

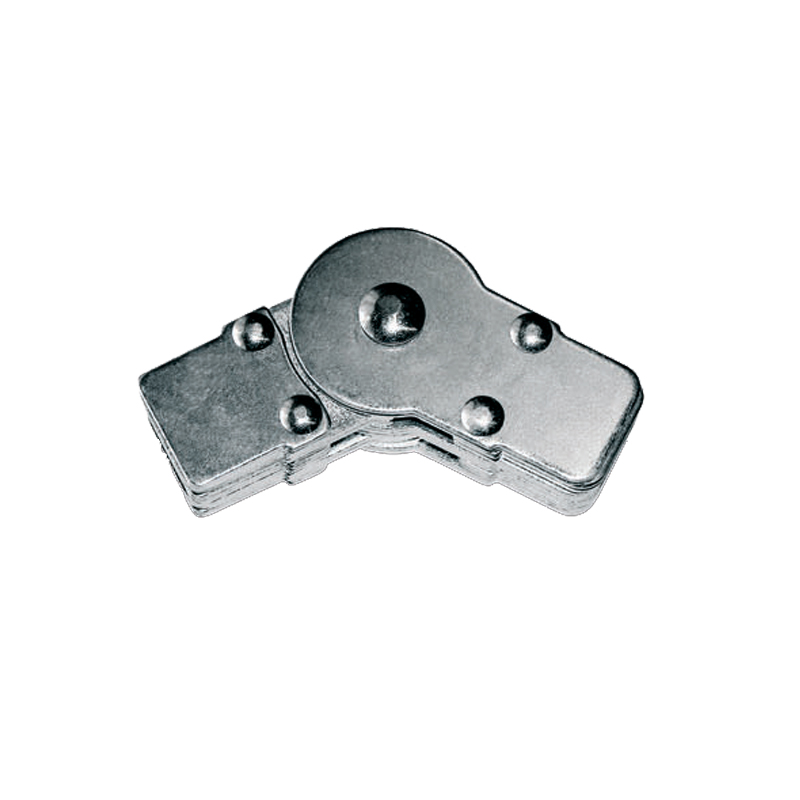

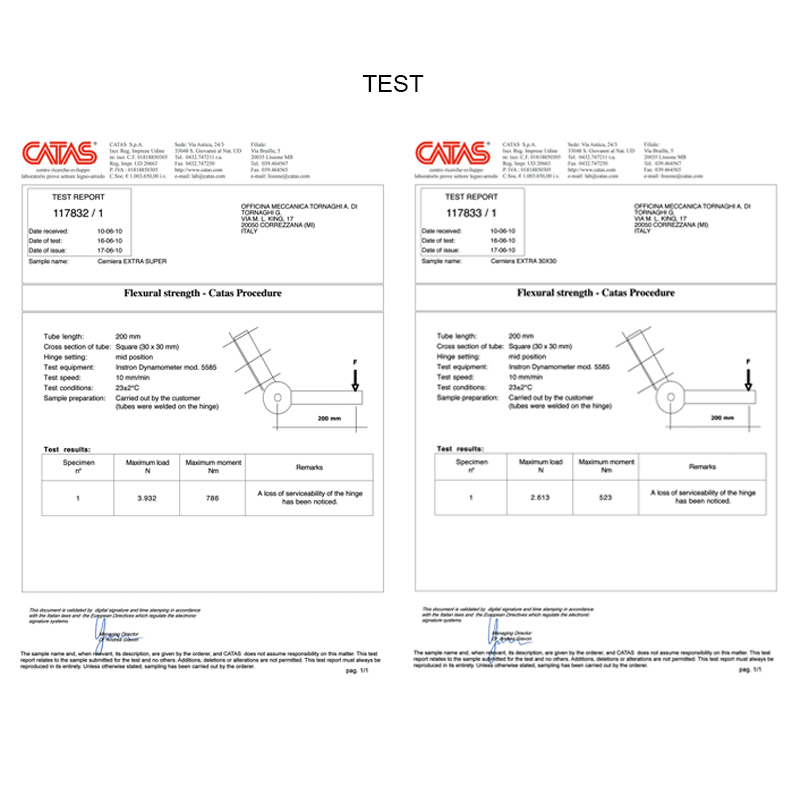

La serie EXTRA è la nuova risposta della Officina Meccanica Tornaghi alle esigenze di resistenza, compattezza e poco ingombro nel settore delle cerniere a scatto per divani da inserire nei tubi. Le cerniere EXTRA sono state studiate per sopportare grossi carichi e sono la soluzione ideale per chi ha bisogno di sicurezza di un prodotto di altissima qualità e che non si rompa alle sollecitazioni esterne. La struttura lamellare a doppio meccanismo interno in acciaio speciale al carbonio permette di avere una resistenza al carico e all’usura eccezionale. Queste cerniere sono state progettate per essere inserite in tubi di spessore 1,2 mm (max teorico 1,5 mm). Oltre ai modelli elencati, per fare fronte alle richieste particolari, sono state già sviluppate numerose varianti.

TIPOLOGIA

CERNIERA EXTRA
per tubo 30 x 20
con 4+4 piastre per meccanismo interno

CERNIERA EXTRA
per tubo 30 x 30

con 4+4 piastre per meccanismo interno

CERNIERA EXTRA SUPER
per tubo 30 x 30

con 8+4 piastre per meccanismo interno

CERNIERA EXTRA SUPER
per tubo 30 x 60

con 16+8 piastre per meccanismo interno

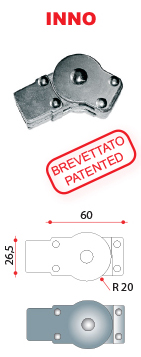

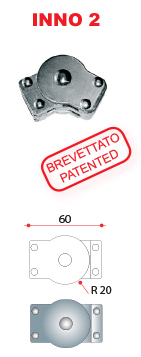

Alcune versioni delle cerniere EXTRA e EXTRA SUPER sono disponibili anche nelle versioni INNO e INNO 2 adatte a realizzazioni dove non è possibile utilizzare direttamente l’innesto del tubo.
Per ordinare queste particolari versioni è sufficiente aggiungere al codice scelto INNO o INNO2.

CERNIERA EXTRA
per tubo 30 x 20

con 4+4 piastre per
meccanismo interno
CERNIERA EXTRA SUPER
versione irrobustita
per tubo 30 x 30

con 8+4 piastre per
meccanismo interno
CERNIERA EXTRA
per tubo 30 x 30

con 4+4 piastre per
meccanismo interno
CERNIERA EXTRA SUPER
versione irrobustita
per tubo 30 x 60

con 16+8 piastre per
meccanismo interno

CERNIERA EXTRA
per tubo 30 x 20

con 4+4 piastre per
meccanismo interno
CERNIERA EXTRA SUPER
versione irrobustita
per tubo 30 x 30

con 8+4 piastre per
meccanismo interno
CERNIERA EXTRA
per tubo 30 x 30

con 4+4 piastre per
meccanismo interno
CERNIERA EXTRA SUPER
versione irrobustita
per tubo 30 x 60

con 16+8 piastre per
meccanismo interno

MODELLI

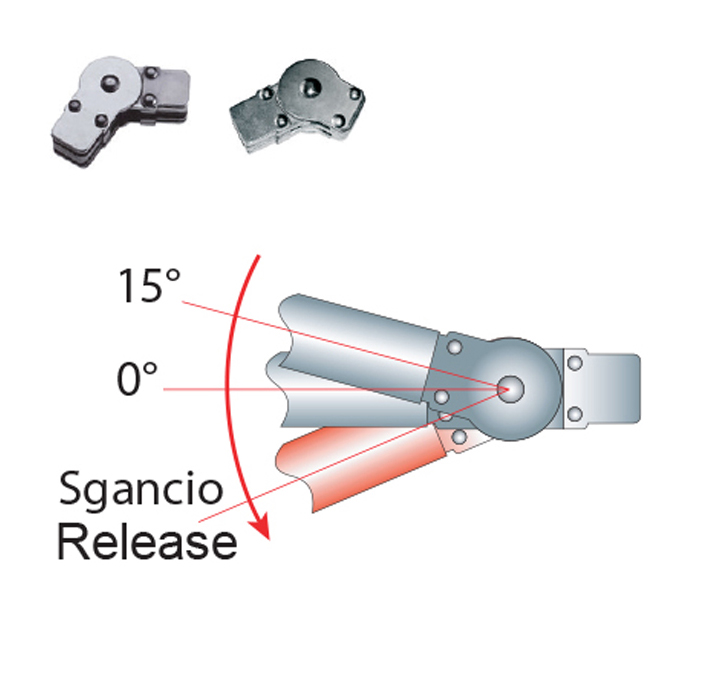

2 posizioni rovescio

15° - 0° Sgancio

Extra
Cod. tubo 30 x 20: AC52EXR
Cod. tubo 30 x 30: AC62EXR

Extra Super
Cod. tubo 30 x 30: AC62EXSUR
Cod. tubo 30 x 60: AC92EXSUR

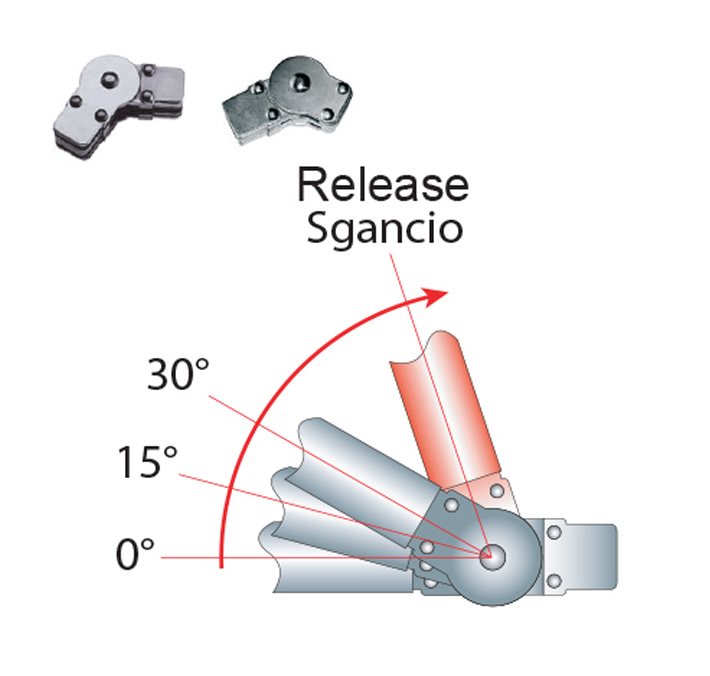

3 posizioni diritto

0° – 15° – 30° Sgancio

Extra
Cod. tubo 30 x 20: AC53EX
Cod. tubo 30 x 30: AC63EX

Extra Super
Cod. tubo 30 x 30: AC63EXSU
Cod. tubo 30 x 60: AC93EXSU

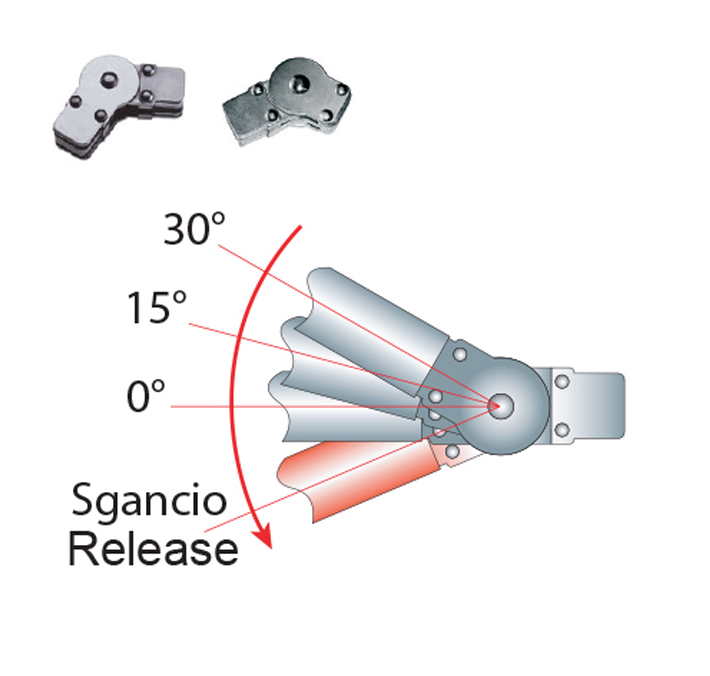

3 posizioni rovescio

30° – 15° – 0° Sgancio

Extra
Cod. tubo 30 x 20: AC53EXR
Cod. tubo 30 x 30: AC63EXR

Extra Super
Cod. tubo 30 x 30: AC63EXSUR
Cod. tubo 30 x 60: AC93EXSUR

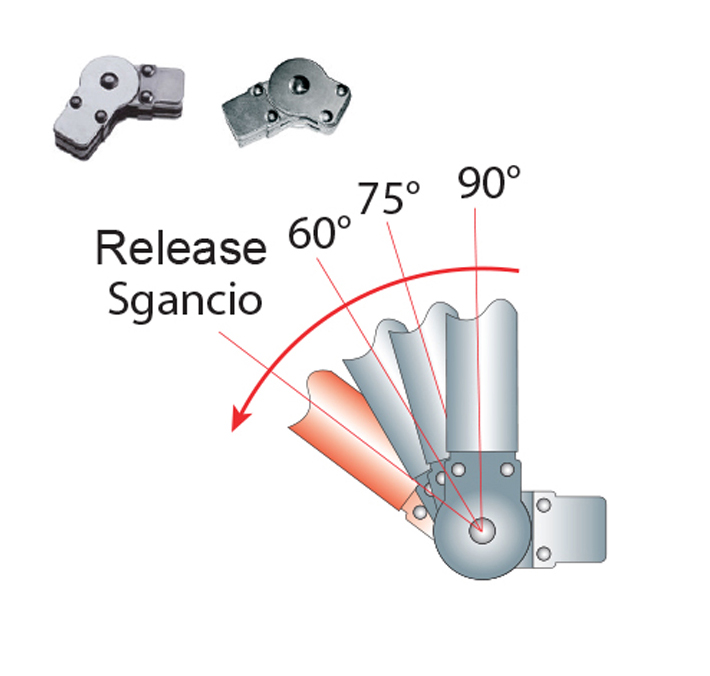

3 posizioni rovescio 90°

90° – 75° – 60° Sgancio

Extra
Cod. tubo 30 x 20: AC53EXR90
Cod. tubo 30 x 30: AC63EXR90

Extra Super
Cod. tubo 30 x 30: AC63EXSUR90
Cod. tubo 30 x 60: AC93EXSUR90

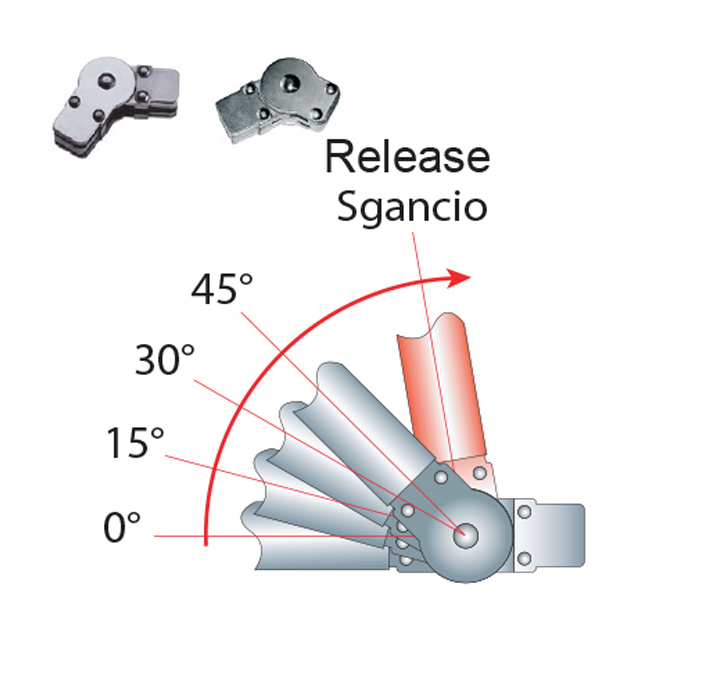

4 posizioni dritto

0° – 15° – 30° – 45° Sgancio

Extra
Cod. tubo 30 x 20: AC54EX
Cod. tubo 30 x 30: AC64EX

Extra Super
Cod. tubo 30 x 30: AC64EXSU
Cod. tubo 30 x 60: AC94EXSU

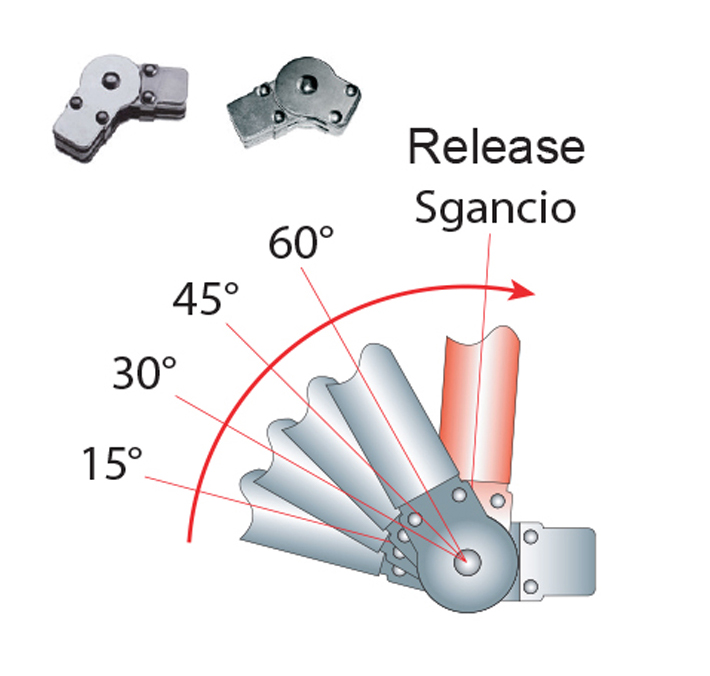

4 posizioni dritto 15°

15° – 30° – 45° -60° Sgancio

Extra
Cod. tubo 30 x 20: AC5415EX
Cod. tubo 30 x 30: AC6415EX

Extra Super
Cod. tubo 30 x 30: AC6415EXSU
Cod. tubo 30 x 60: AC9415EXSU

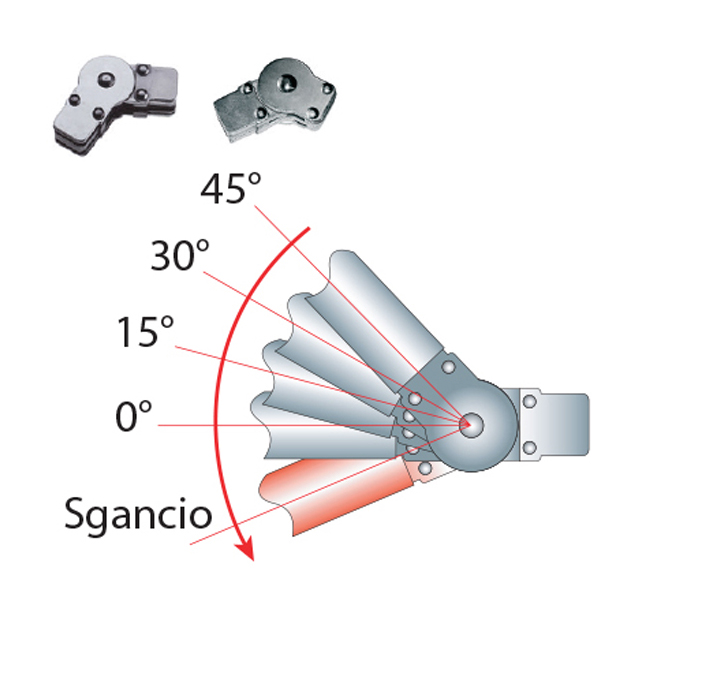

4 posizioni rovescio

45° – 30° – 15° – 0° Sgancio

Extra
Cod. tubo 30 x 20: AC54EXR
Cod. tubo 30 x 30: AC64EXR

Extra Super
Cod. tubo 30 x 30: AC64EXSUR
Cod. tubo 30 x 60: AC94EXSUR

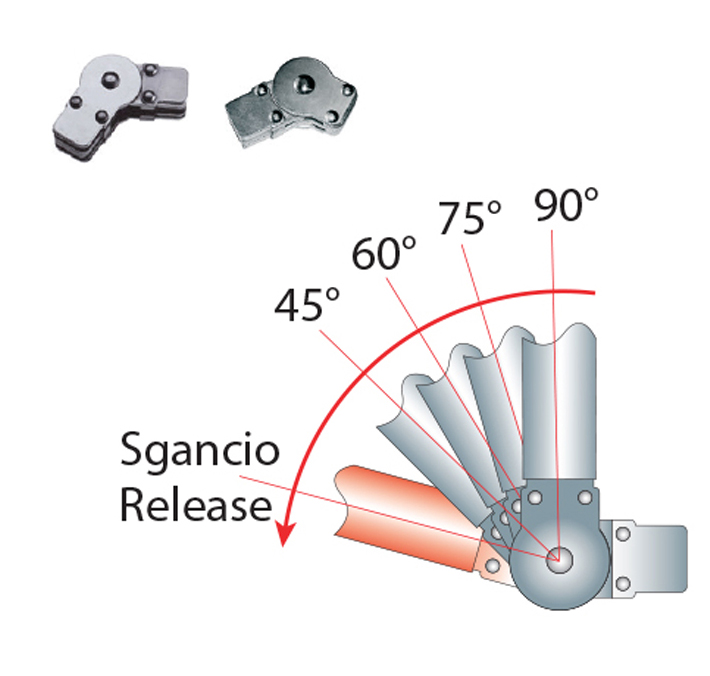

4 posizioni rovescio 90°

90° – 75° – 60° – 45° Sgancio

Extra
Cod. tubo 30 x 20: AC54EXR90
Cod. tubo 30 x 30: AC64EXR90

Extra Super
Cod. tubo 30 x 30: AC64EXSUR90
Cod. tubo 30 x 60: AC94EXSUR90

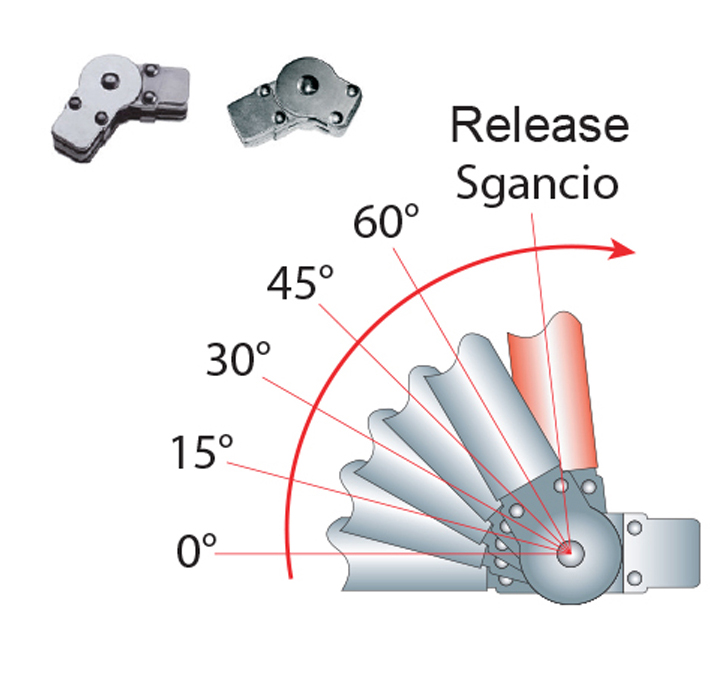

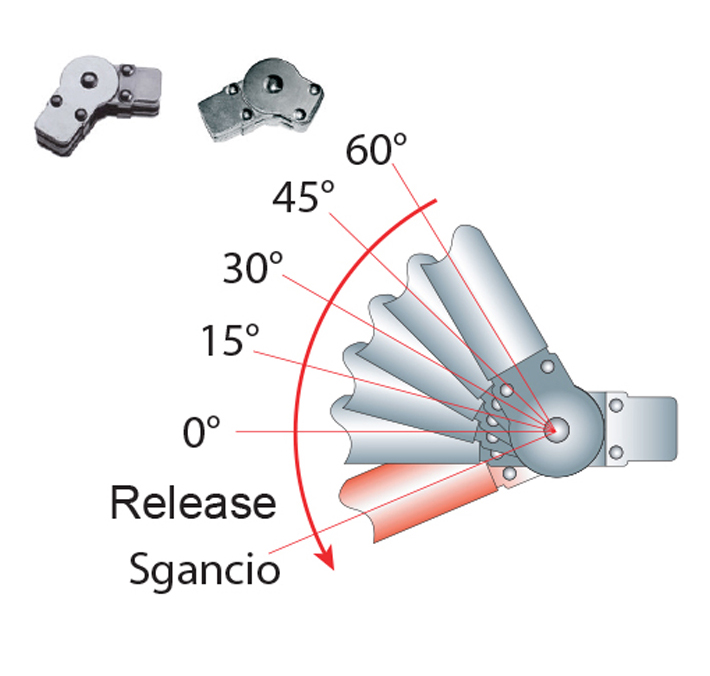

5 posizioni dritto

0° – 15° – 30° – 45° – 60° – Sgancio

Extra
Cod. tubo 30 x 20: AC55EX
Cod. tubo 30 x 30: AC65EX

Extra Super
Cod. tubo 30 x 30: AC65EXSU
Cod. tubo 30 x 60: AC95EXSU

5 posizioni rovescio

60° – 45° – 30° – 15°
– 0° – Sgancio

Extra
Cod. tubo 30 x 20: AC55EXR
Cod. tubo 30 x 30: AC65EXR

Extra Super
Cod. tubo 30 x 30: AC65EXSUR
Cod. tubo 30 x 60: AC95EXSUR

5 posizioni rovescio 90°

90° – 75° – 60° – 45°
– 30° – Sgancio

Extra
Cod. tubo 30 x 20: AC55EXR90
Cod. tubo 30 x 30: AC65EXR90

Extra Super
Cod. tubo 30 x 30: AC65EXSUR90
Cod. tubo 30 x 60: AC95EXSUR90

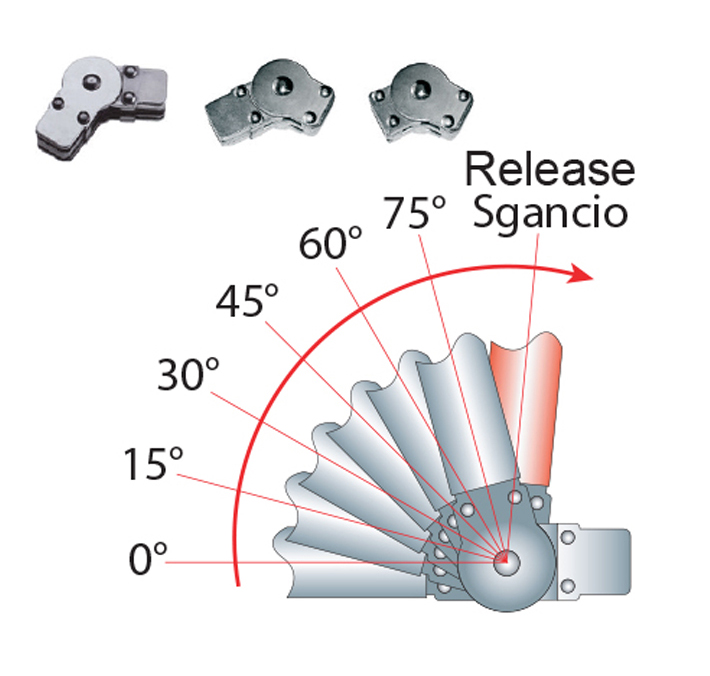

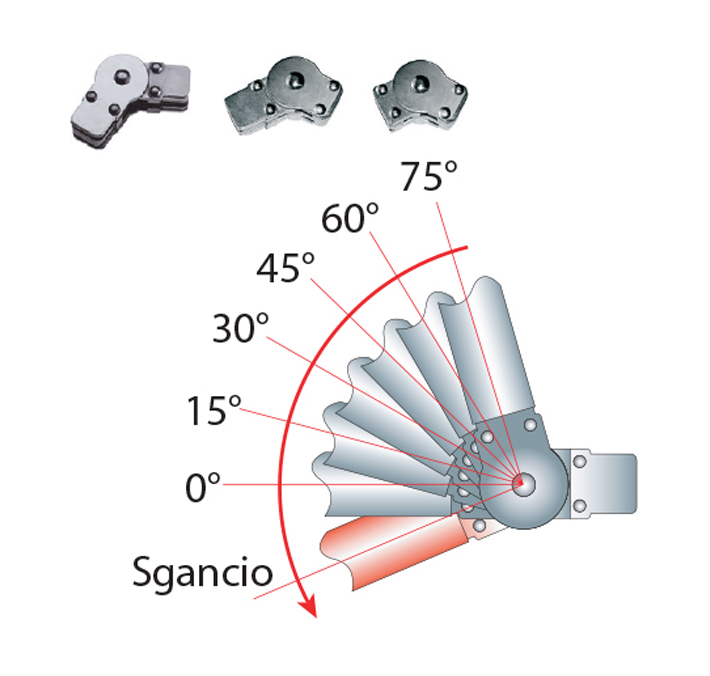

6 posizioni dritto

0° – 15° – 30° – 45° – 60°
– 75° – Sgancio

Extra
Cod. tubo 30 x 20: AC56EX
Cod. tubo 30 x 30: AC66EX

Extra Super
Cod. tubo 30 x 30: AC66EXSU
Cod. tubo 30 x 60: AC96EXSU

6 posizioni rovescio

75° – 60° – 45° – 30°
– 15° – 0° – Sgancio

Extra
Cod. tubo 30 x 20: AC56EXR
Cod. tubo 30 x 30: AC66EXR

Extra Super
Cod. tubo 30 x 30: AC66EXSUR
Cod. tubo 30 x 60: AC96EXSUR

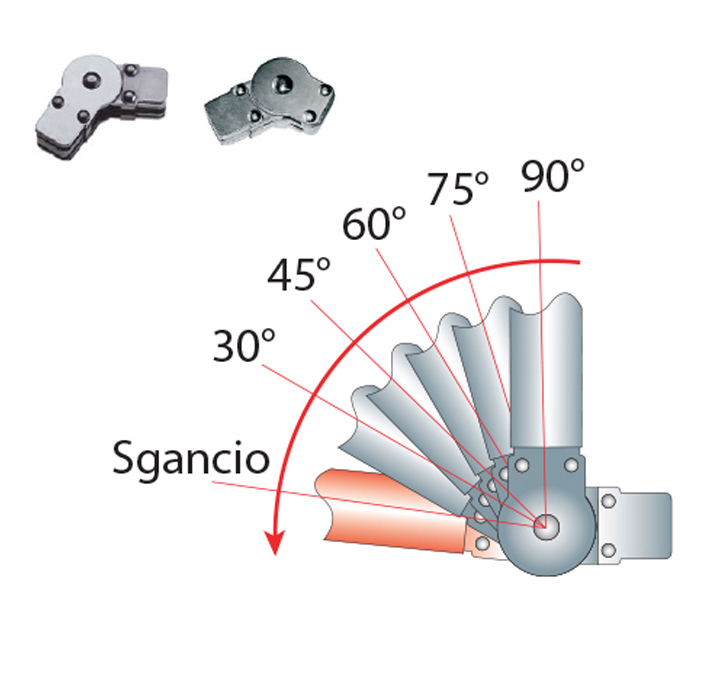

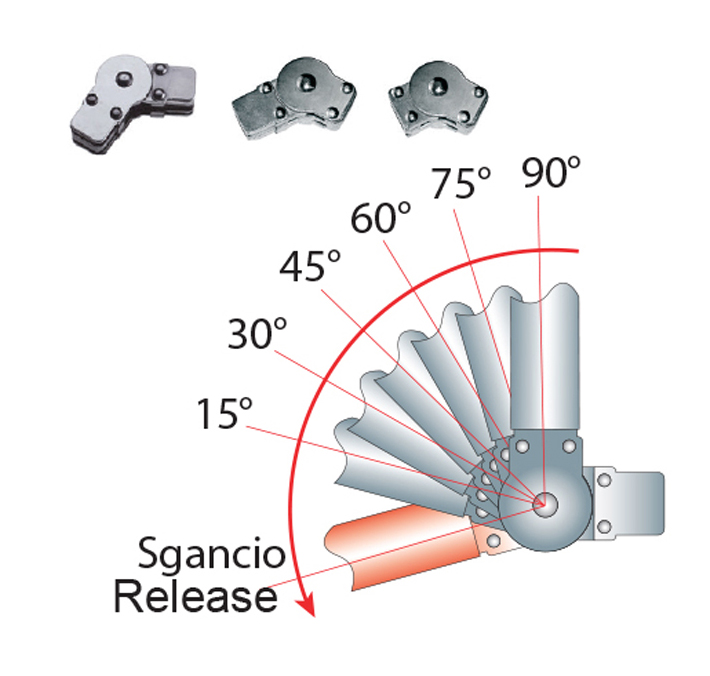

6 posizioni rovescio 90°

90° – 75° – 60° – 45° – 30°
– 15° – Sgancio

Extra
Cod. tubo 30 x 20: AC56EXR90
Cod. tubo 30 x 30: AC66EXR90

Extra Super
Cod. tubo 30 x 30: AC66EXSUR90
Cod. tubo 30 x 60: AC96EXSUR90

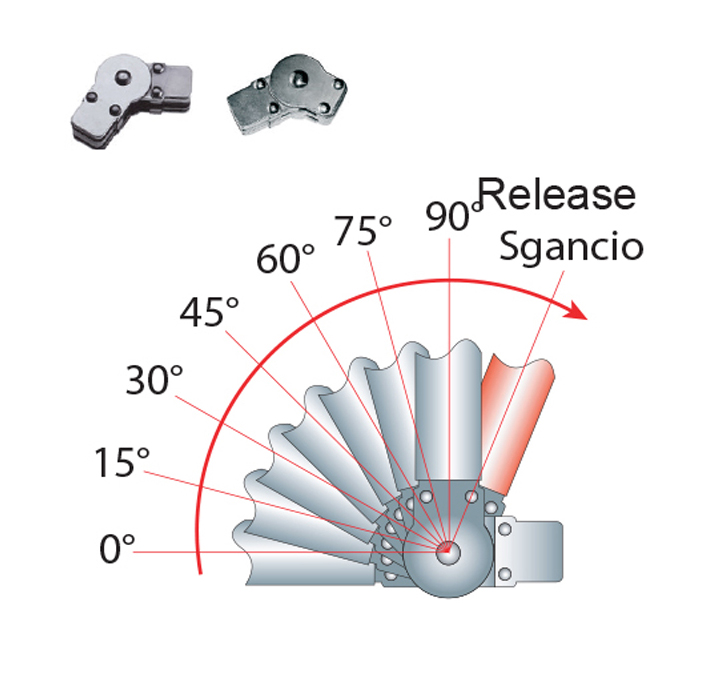

7 posizioni diritto

0° – 15° – 30° – 45° – 60°
– 75° – 90° – Sgancio

Extra
Cod. tubo 30 x 20: AC57EX
Cod. tubo 30 x 30: AC67EX

Extra Super
Cod. tubo 30 x 30: AC67EXSU
Cod. tubo 30 x 60: AC97EXSU

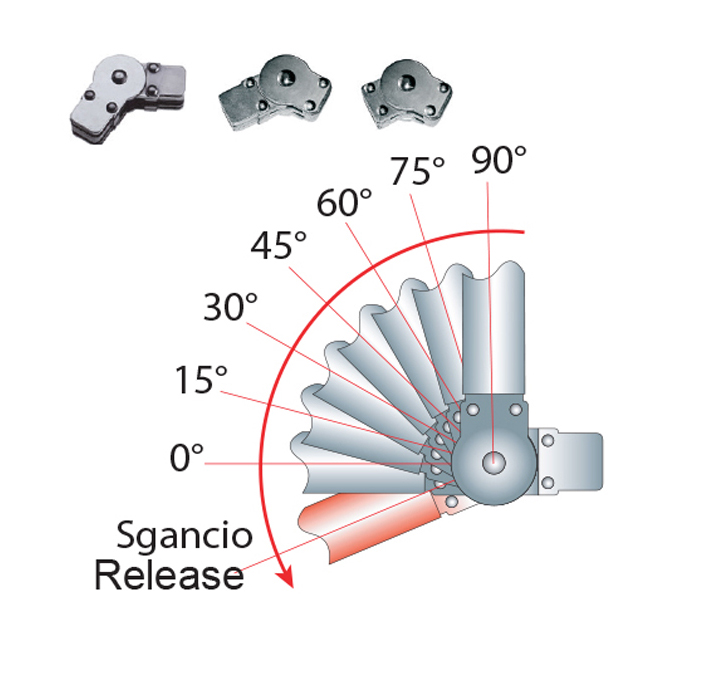

7 posizioni rovescio

90° – 75° – 60° – 45° – 30°
– 15° – 0° – Sgancio

Extra
Cod. tubo 30 x 20: AC57EXR
Cod. tubo 30 x 30: AC67EXR

Extra Super
Cod. tubo 30 x 30: AC67EXSUR
Cod. tubo 30 x 60: AC97EXSUR

Questi prodotti sono utilizzabili per
BRACCIOLI e POGGIATESTA e SCHIENALI

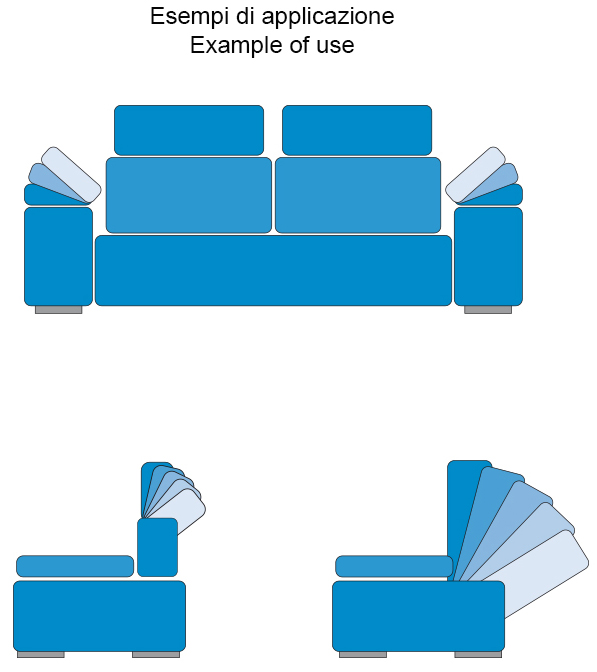

ESEMPIO DI SOLLEVAMENTO
